Temat visar fastighetsindelningen tematiskt i fyra skikt:
- Gränspunkt, medelfel
- Fastighetsgräns, medelfel
- Gränspunkt, kvalitet
- Fastighetsgräns, kvalitet
I skikten Gränspunkt, medelfel och Fastighetsgräns, medelfel anges lägesosäkerheten som text och presenteras med en standardstil.
I skikten Gränspunkt, kvalitet och Fastighetsgräns, kvalitet visas fastighetsgränserna och gränspunkterna med olika färger baserat på hur noggrant deras position har bestämts. Lägesosäkerheten (medelfelet) är beräknat utifrån vilka mätmetoder som använts och kan ge en indikation på hur användbara data är i olika sammanhang.
Skiktet Fastighetsgräns, kvalitet presenteras med en standardstil med 4 nivåer och en stil med 6 nivåer. Skiktet Gränspunkt, kvalitet presenteras med fyra stilar för kvalitet; en standardstil med 4 nivåer, en stil med 6 nivåer samt två olika stilar som framhäver kvalitetsförbättrade punkter med 4 respektive 6 nivåer.
Medelfel redovisas i skiktet Fastighetsgräns, kvalitet och Gränspunkt, kvalitet med följande intervall och färgsättning:
| Medelfel (m) i 4 nivåer | Färg på gränslinje och gränspunkt | Visualisering av färgen |
|---|---|---|
0,001–0,050 | Grön | |
0,051–0,200 | Gul | |
0,201–0,500 | Orange | |
>0,500 | Röd |
| Medelfel (m) i 6 nivåer | Färg på gränslinje och gränspunkt | Visualisering av färgen |
|---|---|---|
0,001–0,030 | Grön | |
0,031–0,050 | Ljusgrön | |
0,051–0,200 | Gul | |
0,201–0,500 | Orange | |
0,501–4,449 | Röd | |
4,500–50,000 | Svart |
Generellt gäller följande för gränspunkternas färger och lägesosäkerhet:
- Grön: Medelfel upp till 0,05 meter. Dessa punkter är inmätta med geodetiska metoder och har låg osäkerhet.
- Gul eller orange: Medelfel mellan 0,051 och 0,500 meter. Dessa punkter är digitaliserade från bra underlag.
- Röd eller svart: Medelfel sämre än 0,500 meter. Dessa punkter är digitaliserade från sämre eller mindre noggrant material, till exempel Ekonomiska kartan i skala 1:10 000.

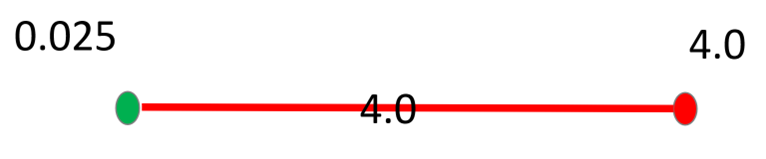

En fastighetsgräns som ansluter till gränspunkter med olika kvalitet får sitt medelfel baserad på den gränspunkt som har högst lägesosäkerhet, det vill säga det högsta medelfelet.

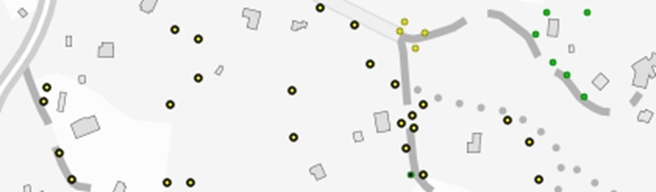

Skiktet Gränspunkt, kvalitet kan presenteras med stilar som förtydligar vilka gränspunkter som fått sin lägesosäkerhet förbättrad och genom vilken kvalitetsförbättrande åtgärd:
- Gränspunkten har fått en lägre lägesosäkerhet genom en ny mätning.
- Gränspunkten har fått en lägre lägesosäkerhet genom inpassning eller transformation som gjorts med hjälp av närbelägna gränspunkter med en högre kvalitet.
Kvalitetsförbättringen ger ett nytt medelfel som beror på vilken mätmetod som har använts och det medelfel som transformationen har resulterat i.

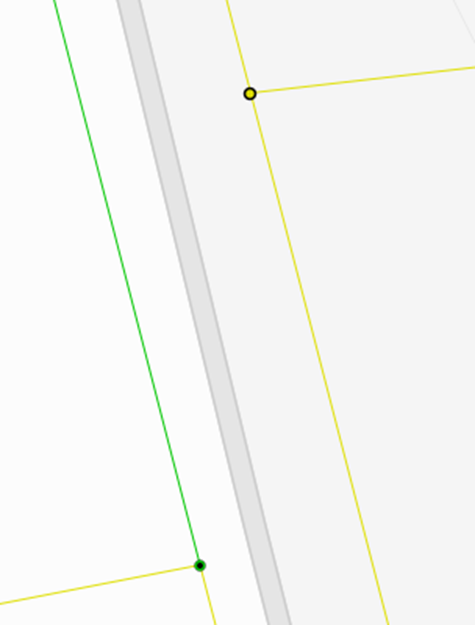

Den gröna gränspunkten med en svart prick i bilden visar en gränspunkt som har mätts om med en metod som ger en låg lägesosäkerhet, med ett medelfel på mindre än 0,031 meter. Den har förbättrats genom en ny mätning (åtgärd 1 enligt ovan).
Den gula gränspunkten med en tjock svart kontur i bilden visar en gränspunkt som har fått lägre lägesosäkerhet genom en transformation med ett restmedelfel större än 0,050 m och mindre än 0,201 m. Den har förbättrats genom att använda närliggande gränspunkter med högre kvalitet (åtgärd 2 enligt ovan).

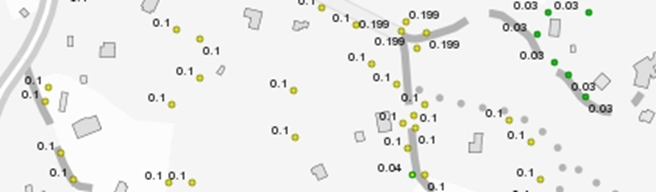

Gränspunkt, medelfel
Skiktet visar lägesosäkerhet för gränspunkter. Medelfelet i lägesangivelsen skrivs ut vid respektive gränspunkt.

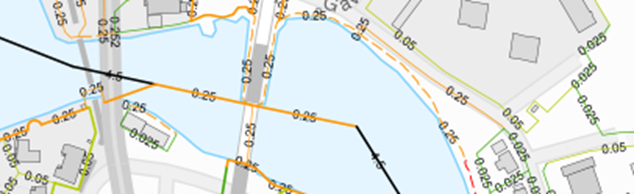

Fastighetsgräns, medelfel
Skiktet visar lägesosäkerhet för gränser. Medelfelet i lägesangivelsen skrivs ut på respektive gränslinje.

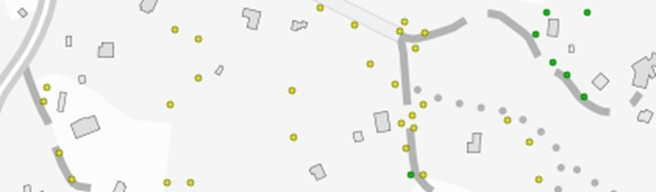

Gränspunkt, kvalitet
Skiktets innehåll är detsamma som i skiktet Gränspunkt, medelfel men informationen presenteras tematiskt baserat på medelfelet.

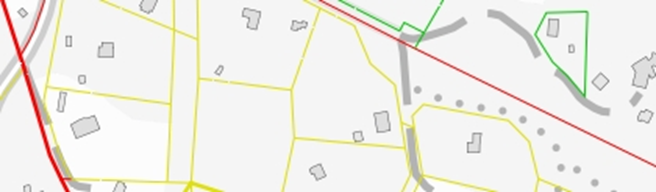

Fastighetsgräns, kvalitet
Skiktets innehåll är detsamma som i skiktet Fastighetsgräns, medelfel men informationen presenteras tematiskt baserat på medelfelet.
